最新の防爆構造はかり特集(1)

守隨本店

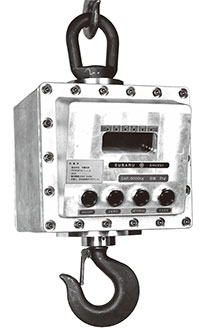

耐圧防爆無線式吊りはかり
昴Σ

「昴Σ（スバルシグマ）」は、耐圧防爆無線式吊りはかり。既存の製品「昴（スバル）」がもつ高精度はそのままに、無線式にするなど機能を向上した。防爆等級2G4（�UBT4）で、防爆地区で計量し、非防爆地区でデータを受信できる。また、第1塁危険場所で使用できる防爆無線ハンディターミナル「WHT500-Ex」（防爆等級Exd�UCTA）も用意している。
　特許・荷重デンタル装置による高精度（±0.05％）、特許・充電器ロック機能による安全性に加え、非防爆区域からハンディ表示受信機で操作することにより、作業員にとってより安全な計量作業が実現できる。
　吊りはかりのため、計量しながら移動でき、作業効率が向上し、時間も短縮できる。
【特長】▽防爆等級2G4（�UBT4）対応▽防爆地区で計量、非防爆地区でデータを受信▽ドラムダンパーに取付可能▽圧倒的な効率化＝計量しながら移動できるので、作業効率が大幅によくなる。今まで台はかりしか使えなかった場所でも使え、省スペースになる。▽特許・荷重伝達装置が±0.05％の高精度＝平衡リンク機能で高精度の計算が可能。内蔵されたバッテリーは充電式で、特許・充電器ロック機能が安全を守る。
【本体仕様】▽型式＝EP-C-30W／EP-C-60W／EP-C-120W／EP-C-200W／EP-C-300W／EP-C-500W▽秤量＝0.3t〜5t▽目量＝0.1kg 〜2kg▽表示形＝赤色LEDセブンセグメント
【ハンディ表示受信機仕様】▽型式＝BS-52R▽表示方式＝LCD▽文字高＝17.8mm▽機能＝オン／オフ・ゼロ・ネット／グロス・風袋・ホールド▽非防爆区域で使用可能
【防爆無線ハンディターミナル仕様】▽型式＝WHT500-Ex▽表示方式＝2.0型、QVGAカラー液晶ディスプレイ▽第1類危険箇所で使用可能
【問い合わせ】(株)守隨本店＝愛知県名古屋市中川区福川町3丁目1番地、電話052-361-1511

田中衡機工業所
本質安全防爆計量システム
指示計HD-100bX

「ザ・スイン・シリーズ」に本質安全防爆型が加わった。指示計「HD-100bX」とTT-bX、TT-SbX、UTT�U-SbXの組み合わせは労検取得（第TC20564号）しており、特定計量器で検定にも対応する。
　マルチロードセル式のため、従来防爆構造ではできなかった薄型フロアスケールや、積載寸法のカスタム化が可能となった。
【指示計HD-100bX仕様】◇表示部▽表示方式＝7セグメントLCD▽字高・桁数＝質量表示30mm（6桁）、総量表示11.5mm（5桁）、風袋表示11.5mm（5桁）◇操作部▽状態表示＝▼マーク・正味・固定風袋・ホールド▽マーク表示＝HI・OK・LO・CZ・O▽キースイッチ＝メカニカルスイッチ21点、ON／OFF・ゼロ・風袋引・固定風袋・上限・下限・コード・変更・テンキー・設定・ホールド・＋印字・マイナス印字・合計◇アナログ部▽入力感度＝0.5μV／dmin▽入力範囲＝0.1mV〜10mV▽ロードセル印加電圧＝DC5VF±5％センス付▽ロードセル駆動能力＝60mA（350Ωロードセル4個以内）▽A／D変換速度＝約30回／秒▽内部分解能＝1000000▽最大表示分解能＝10000◇機能▽ゼロ＝ワンタッチゼロ▽風袋引＝ワンタッチ風袋引、固定風袋引▽上限下限設定＝HI・OK・LO表示▽コード登録＝100種（0〜99）、コード別に上限・下限・固定風袋を登録▽ホールド＝3種類から選択（通常ホールド・平均化ホールド・ピークホールド）▽加減算機能＝計量値を加減算し合計を表示▽テストモード＝液晶表示、スイッチの動作テストモード▽キーロック機能＝各スイッチの動作禁止設定◇防爆仕様▽防爆等級＝Exib�UBT4（本質安全防爆構造）▽労検番号＝第TC20564号▽設置区域＝第1類および第2類場所（屋内）◇その他仕様▽動作環境＝温度マイナス10℃〜40℃、湿度85％RH以下（結露なきこと）▽保護等級＝IP67相当▽外形寸法＝280（W）×205（H）×130（D）mm（突起部含まず）▽製品質量＝約3kg
【フロアースケール TT型仕様】▽型式（材質：ステンレス）＝TT-300SX／TT-600SX／TT-1SX／TT-1.5SX／TT-2SX／TT-3SX／TT-5SX▽型式（材質：鉄）＝TT-300X／TT-600X／TT-1X／TT-1.5X／TT-2X／TT-3X ／TT-5X▽ひょう量＝300kg〜5000kg▽目量＝100g〜2kg▽高さ＝145mm〜230mm
【問い合わせ】(株)田中衡機工業所＝新潟県三条市福島新田丙2318-1、電話0256-45-1251
